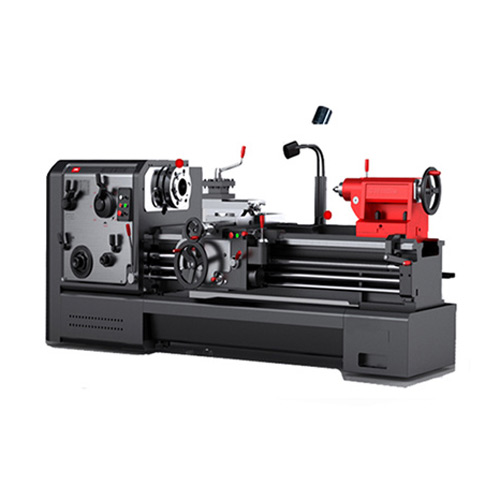

CW系列普通臥式車床該系列車床床身在寬度側壁雙筋板和內筋板采用箱形和斜筋組合結構，整體剛度比單壁門形筋結構提高三分之一。
本系列機床床適用于車削內外圓柱面、圓錐面及其他旋轉零件，可加工各種常用的公制、英制、模數和徑節螺紋，并能拉削油溝和鍵槽。本系列車床還有以下特點:
1.床身采用大寬度側壁雙筋板、內筋板采用箱形和斜筋組合結構，整體剛度比單壁門形筋結構提高三分之一。
2.操縱集中，溜板設有快移機構，用單手柄形象化操縱；主軸正反轉轉換及剎車采用液壓控制。車床結構剛度與傳動剛度均較高，精度穩定，并能進行強力切削。
3.運動輕便靈活，壽命長；潤滑系統為箱外循環，提高了加工精度。
4.主軸孔為104mm、尾座裝有刻度盤和刻線，使用直觀；機床外形整體美觀，易于擦拭和維護。
床身硬度在50-55度之間.
床身采用整體結構,床身上部寬度為550/600mm,床身導軌采用V-平導軌，具有很高的承重能力和良好的導向精度。床身的結構設計充分考慮了熱變形和承載變形因素，截面為Π型筋板加封砂結構，筋板布局合理，同時采用高強度，低應變力的優質鑄鐵鑄造，所以具有良好的剛性，抗振性和抗斷面畸變能力，承載大，調整方便，45°傾斜后排屑，排屑方便暢通等許多特點。
| 項目 | 單位 | CW6163B/C | CW6180 |
| CW6263B/C | CW6280 | ||
| 床身上回轉直徑 | mm | 630 | 800 |
| 刀架上回轉直徑 | mm | 350 | 520 |
| 工件長度 | mm | 750,1500,2000, | 750,1500,2000, |
| 3000-15000 | 3000-15000 | ||
| CW(93/80Q) | CW(93/80Q) | ||
| 系列無750規格 | 系列無750規格 | ||
| 馬鞍槽內回轉直徑/有效寬度 | mm | 800/300 | 970/300 |
| 主軸通孔直徑和軸頭型式 | mm | φ104；D11(B系列） φ130；D11(C系列） | φ104；D11(B系列） φ130；D11(C系列） |
| 主軸通孔前端錐體和頂尖錐度 | mm | φ120(B系列） φ140(C系列）莫氏5號 | φ120(B系列） φ140(C系列）莫氏5號 |
| 主軸轉速級數和范圍 | r/min | 18種7.5-1000(B系列） | 18種6-800 |
| 18種8.5-800(C系列） | (B系列） | ||
| 18種8.5-800 | |||
| (C系列） | |||
| 縱進給量級數和范圍 | mm/r | 64種0.05-24.3 | 64種0.06-24.3 |
| 范圍1：1 | mm/r | 0.1-1.52 | 0.1-1.52 |
| 范圍16：1 | mm/r | 1.6-24.3 | 1.6-24.3 |
| 用交換齒輪微量進給范圍 | mm/r | 0.05-0.76 | 0.05-0.76 |
| 橫向進給量與縱進給量的比率 | 1/2 | 1/2 | |
| 床鞍快移速度 | mm/min | 4000 | 4000 |
| 機床絲杠螺距 | mm | 12(公制）1/2"（英制） | 12(公制）1/2"（英制） |
| 公制螺紋種數、范圍 | mm | 50種 1-240 | 50種 1-240 |
| （另有14種非標螺紋） | （另有14種非標螺紋） | ||
| 英制螺紋種數、范圍 | 26種 14-1 t.p.i | 26種 14-1 t.p.i | |
| 模數螺紋種數、范圍 | mm | 53種 0.5-120 | 53種 0.5-120 |
| 徑節螺紋種數、范圍 | 24種 28-1 DP | 24種 28-1 DP | |
| 下刀架橫向行程 | mm | 315 | 450 |
| 上刀架行程 | mm | 200 | 200 |
| 尾座套筒行程 | mm | 250 | 250 |
| 尾座套筒錐度 | 莫氏5號 | 莫氏5號 | |
| 床身導軌寬度及淬火硬度 | mm | 550RC52 | 550RC52 |
| 主電機功率 | kW | 11 | 11 |
| 快速電機功率 | kW | 1.1 | 1.1 |
| 冷卻泵電機功率 | w | 90 | 90 |
| 機床寬度×高度/包裝寬度×高度 | mm | 1380×1450 | 1380×1450 |
| ×1720×1710 | ×1720×1710 | ||
| 1380×1770/ | 1380×1770/ | ||
| (CW6180Q) | (CW6180Q) | ||
| 1440×1835/ | 1440×1835/ | ||
| 1800×2340 | 1800×2340 | ||
| (CW6193系列） | (CW6193系列） | ||
| 機床長度/包裝箱長度 | |||
| 工件長度 | |||
| 750 | mm | 2890/3440 | |
| 1500 | mm | 3690/4240 | 3700/ |
| 2000 | mm | 4070/ | |
| 3000 | mm | 5190/5740 | 5250/ |
| 4000 | mm | 6120/6640 | 6120/ |
| 5000 | mm | 7200/7750 | 7200/ |
| 機床凈重 | |||
| 工件長度 | |||
| 750 | mm | 3400/4400 | |
| 1500 | mm | 3700/4700 | 4300/ |
| 2000 | mm | 4200/ | |
| 3000 | mm | 4700/5900 | 5300/ |
| 4000 | mm | 5800/7700 | 6400/ |
| 5000 | mm | 6800/8800 | 7400/ |
| 床身寬度 | mm | 550 | 550 |
| 承重 | kg | 2000 | 2000 |
